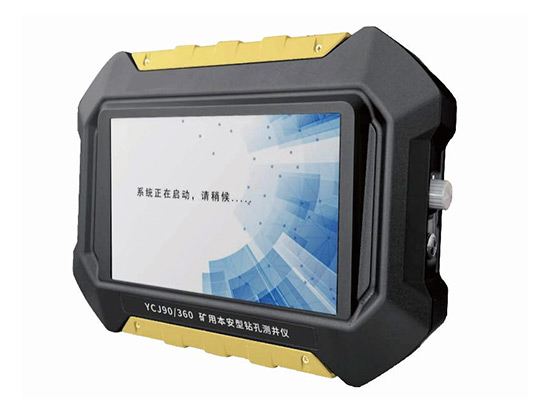

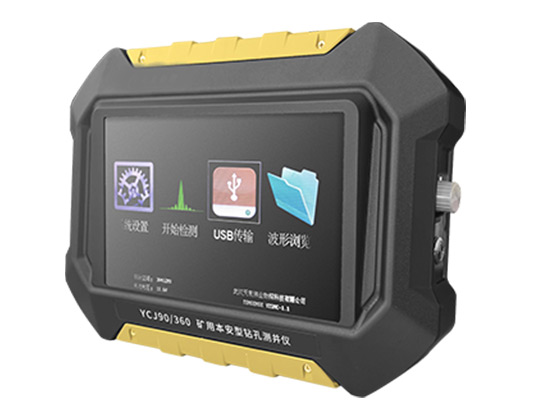

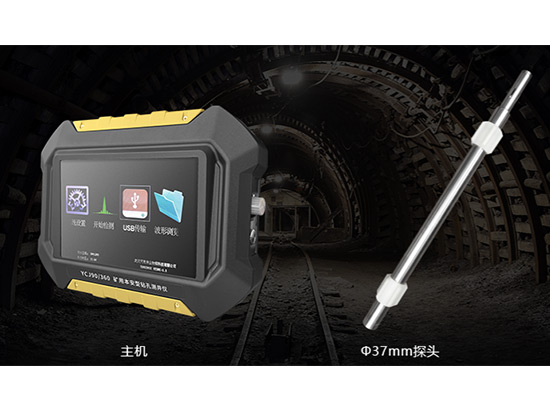

YCJ90360 矿用钻孔综合测井装置
YCJ90/360矿用钻孔综合测井装置
发布日期:2023-05-16
技术特点:
多功能性:可实时同步实现对钻孔进行全孔壁成像录像,关键部位抓拍图片及钻孔轨迹测量、自然伽玛射线测量和孔壁温度测量等多种功能,伽玛射线孔壁温度视频图像多参数结合判定围岩类型更准确可靠;
高集成性:主机内系统控制、图像与信号采集、显示与存储高度集成;
高智能性:主机内置ARM四核1.2GHz高速处理器,图像处理速度为30帧/秒。同时获取图像数据、深度数据、探头角度数据、自然伽马和温度数据等,可确保全景图像实时自动采集,快速无缝拼接,同时自动角度和深度校正,全景视频图像实时呈现,图像清晰逼真。可在井下实时生成钻孔成像平面展开图,生成h264格式视频文件,可在并下实时回放动态钻孔窥视图和平面展开图;实现图像拼接、录像、截图和轨迹测量、自然伽玛射线测量和温度测量实时同步进行;;
高可靠性:整机系统高度集成,稳定性好;仪器整机密封,防水防尘性好;
高清晰度:摄像头为彩色低照度700Lines, 0.1Lux, 200万像素;光源强度连续可调;
宽视角:摄像头视角宽,可实现水平360度全景成像,无需调焦;
便携性好:整机体积小巧、重量轻,方便携带;
操作性好:整套系统连接简单,操作简使,初用者上手快;主机可作电脑的外接U盘使用,数据直接复制粘贴;
仪器功能:
*钻孔围岩的温度;
*钻孔围岩的自然伽玛射线强度;
*钻孔空间轨迹(方位角、倾角、深度)及与设计轨迹的偏离距离;
*钻孔孔壁高清全景展开拼接成像、动态视频录像及关键部位抓拍图片。
